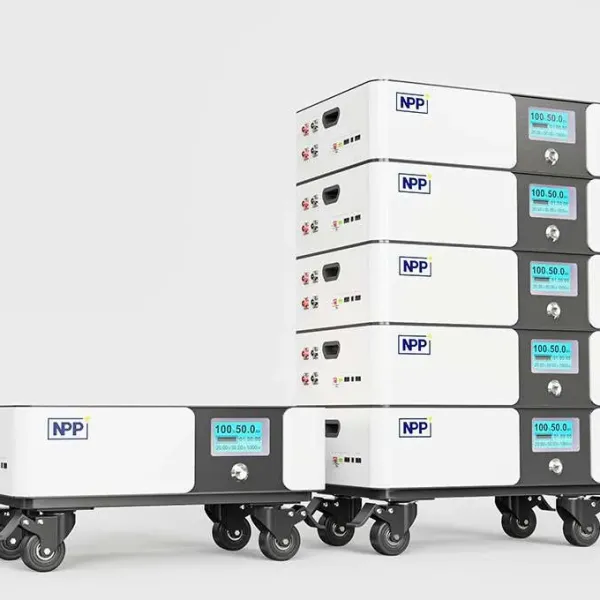

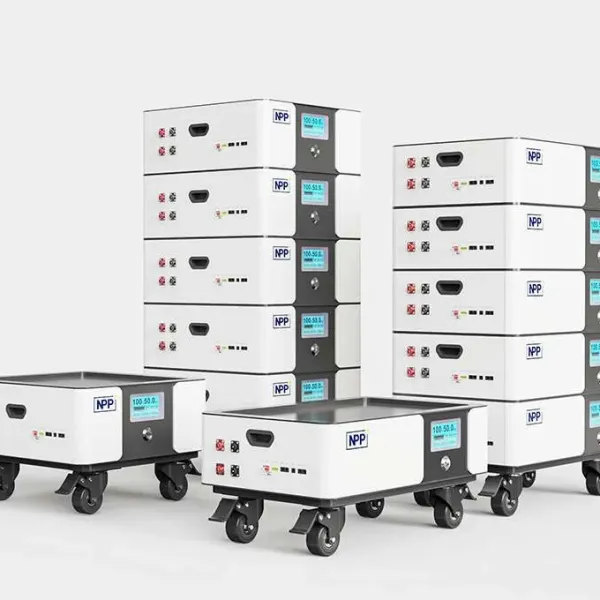

高压堆叠储能系统特点16个模块并联各模块可独立管理和操作，确保系统安全运行滑轮底部，手动开关，视觉监控界面4倍长静电，8倍一致性筛选，电池更耐用纳米涂层和自修复技术构建了LPF通道，为电池增加了一道防火墙应用基站电信太阳能和风能存储UPS不间断电源数据中心电力系统 / 电厂 / 电站其他应用电气参数(25℃)额定电压51.2V102.4V153.6V204.8V256V307.2V额定容量(C5)
高压堆叠储能系统特点
16个模块并联
各模块可独立管理和操作，确保系统安全运行
滑轮底部，手动开关，视觉监控界面
4倍长静电，8倍一致性筛选，电池更耐用
纳米涂层和自修复技术构建了LPF通道，为电池增加了一道防火墙
应用
基站电信
太阳能和风能存储
UPS不间断电源
数据中心
电力系统 / 电厂 / 电站
其他应用
| 电气参数(25℃) | ||||||
|---|---|---|---|---|---|---|
| 额定电压 | 51.2V | 102.4V | 153.6V | 204.8V | 256V | 307.2V |
| 额定容量(C5) | 100Ah@25°C | 100Ah@25°C | 100Ah@25°C | 100Ah@25°C | 100Ah@25°C | 100Ah@25°C |
| 能量 | 5120wh | 10240Wh | 15360Wh | 20480Wh | 25600wh | 30720Wh |
| 自放电 | <3% | <3% | <3% | <3% | <3% | <3% |
| 充电效率 | 99.5%@ 0.2C | 99.5%@ 0.2C | 99.5%@ 0.2C | 99.5%@ 0.2C | 99.5%@ 0.2C | 99.5%@ 0.2C |
| 放电效率 | 96-99%@ 1C | 96-99%@ 1C | 96-99%@ 1C | 96-99%@ 1C | 96-99%@ 1C | 96-99%@ 1C |
| 终端直径 | M8 | M8 | M8 | M8 | M8 | M8 |
| 内阻(充满电，25°C) | ≤50mΩ | ≤50mΩ | ≤50mΩ | ≤50mΩ | ≤50mΩ | ≤50mΩ |
| 循环寿命 | ||||||
| 受温度影响的容量 | ||||||
| 40°C | ||||||
| 25°C | ||||||
| 0°C | ||||||
| -10°C | ||||||
| 工作温度范围 | ||||||
| 标称工作温度 | ||||||
| 放电 | ||||||
| 充电 | ||||||
| 储存 | ||||||
| 抗水防尘 | ||||||
| 充电电压 | ||||||
| 标准充电模式(25°C±2°C, <75%RH) | ||||||
| 充电电流 | 50A | 100A | 150A | 200A | 250A | 300A |
| 最大充电电流 | 50A | 50A | 50A | 50A | 50A | 50A |
| 充电截止电压 | ||||||
| 最大放电持续电流 | 100A | 100A | 100A | 100A | 100A | 100A |
| 最大脉冲线性电流 | 200A (<1S) | 200A (<1S) | 200A (<1S) | 200A (<1S) | 200A (<1S) | 200A (<1S) |
| 放电截止电压 | ||||||
| 通信协议(可选) | ||||||
| SOC (可选) | ||||||
| 应用连结 | ||||||
| Mechanical | 电芯 | ||||||
| Approx. 电池重量 | ||||||
| Approx. 控制器重量 | ||||||
| 尺寸(LxWxH) | ||||||
| 尺寸(LxWxH) | ||||||
| 电气参数(25℃) |
|---|
| 额定电压 | 51.2V | 51.2V | 51.2V | 51.2V | 51.2V | 51.2V |
| 额定容量(C5) | 100Ah@25°C | 200Ah@25°C | 300Ah@25°C | 400Ah@25°C | 500Ah@25°C | 600Ah@25°C |
| 能量 | 5120Wh | 10240Wh | 15360Wh | 20480Wh | 25600Wh | 30720Wh |
| 自放电 | <3% | <3% | <3% | <3% | <3% | <3% |
| 充电效率 | 99.5%@ 0.2C | 99.5%@ 0.2C | 99.5%@ 0.2C | 99.5%@ 0.2C | 99.5%@ 0.2C | 99.5%@ 0.2C |
| 放电效率 | 96-99%@ 1C | 96-99%@ 1C | 96-99%@ 1C | 96-99%@ 1C | 96-99%@ 1C | 96-99%@ 1C |
| 终端直径 | M8 | M8 | M8 | M8 | M8 | M8 |
| 内阻(充满电，25°C) | ≤50mΩ | ≤50mΩ | ≤50mΩ | ≤50mΩ | ≤50mΩ | ≤50mΩ |
| 循环寿命 | 4000 cycles @ 0.2C 100%D.O.D | |||||
| 受温度影响的容量 | ||||||
| 40°C | 101% | |||||
| 25°C | 100% | |||||
| 0°C | 90% | |||||
| -10°C | 75% | |||||
| 工作温度范围 | ||||||
| 工作温度 | 25°C± 3°C (77°F± 5°F) | |||||
| 放电 | - 20°C~ 60°C (-4°F ~ 140°F) | |||||
| 充电 | 0°C~ 45°C (32°F ~ 113°F) | |||||
| 存储 | 0°C~ 40°C (32°F ~ 104°F) | |||||
| 抗水防尘 | IP50 | |||||
| 充电电压 | 56.8V | |||||
| 标准充电模式(25°C±2°C, <75%RH) | 0.2C A恒流至57V 再恒压57V 直至电流降至0.02CA 使用前静置30分钟 | |||||
| 充电电流 | 50A | 100A | 150A | 200A | 250A | 300A |
| 充电截止电压 | 工作温度 | |||||
| 最大放电持续电流 | 100A | 160A | 240A | 320A | 400A | 480A |
| 最大脉冲线性电流 | 150A (<1S) | 320A (<1S) | 480A (<1S) | 640A (<1S) | 800 (<1S) | 960A (<1S) |
| 放电截止电压 | 44.8V | |||||
| 通信协议(可选) | RS485 / CAN | |||||
| SOC (可选) | Screen / LED / PC Software | |||||
| 应用连结 | 1 string 1 parallel | |||||
| Mechanical | 电芯 | 16 Strings | |||||
| 电池重量 Approx. | 52Kg | |||||
| 尺寸 (LxWxH) | 640x400x160mm | |||||
| 尺寸 (LxWxH) | 640x400x314mm(包括底支架) |
